Uszkodzone złącze USB to jedna z najczęstszych przyczyn, dla których klienci trafiają do laboratoriów odzyskiwania danych. Nośnik działał bez zarzutu, aż w pewnym momencie wtyczka złamała się w porcie, obudowa pękła przy nadmiernym szarpnięciu kabla, albo złącze zostało wyrwane razem z fragmentem płytki drukowanej. Dobra wiadomość jest taka, że w zdecydowanej większości przypadków dane da się odzyskać – pod warunkiem, że dalsze działania zostaną przeprowadzone we właściwej kolejności.

Dlaczego złącza USB pękają tak łatwo?

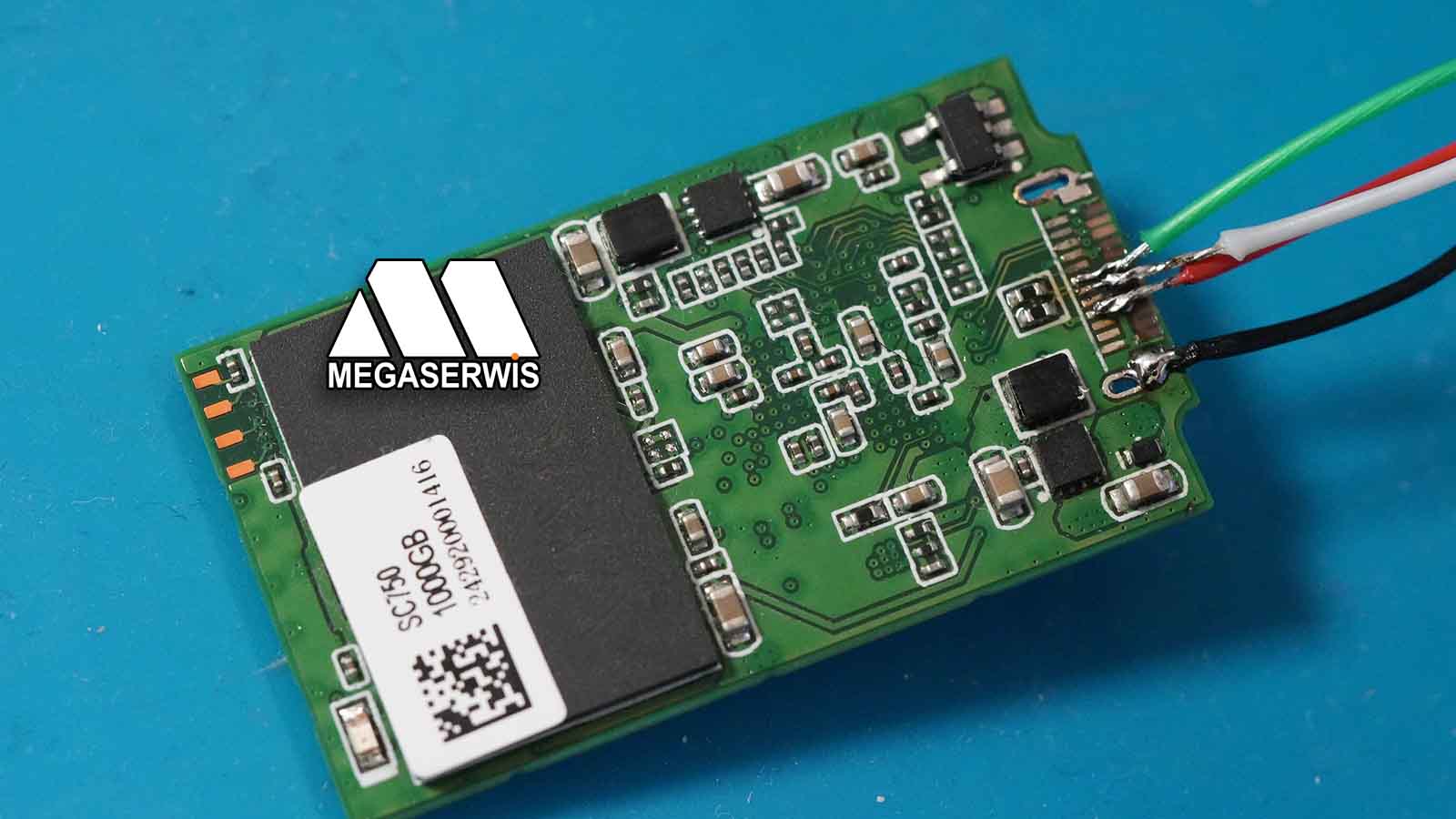

Dysk SSD z wyłamanym złączem USB-C

Złącza USB-A, micro-USB czy USB-C w pendrive'ach i zewnętrznych dyskach SSD są zwykle przylutowane bezpośrednio do płytki PCB, bez dodatkowego wzmocnienia mechanicznego. Konstrukcja ta ma sens z punktu widzenia kosztów produkcji i miniaturyzacji, ale w praktyce oznacza, że:

  • boczne obciążenie wtyczki (np. potknięcie się o kabel) przenosi się bezpośrednio na punkty lutownicze,
  • wielokrotne wpinanie i wypinanie nośnika osłabia mechanicznie połączenie,
  • tani, cienki plastik obudowy pęka szybciej niż warstwa lutu, więc to właśnie złącze najczęściej "wygrywa" z obudową.

Efekt jest zawsze podobny: nośnik przestaje być widoczny w systemie, mimo że elektronika wewnątrz w większości przypadków pozostaje nienaruszona.

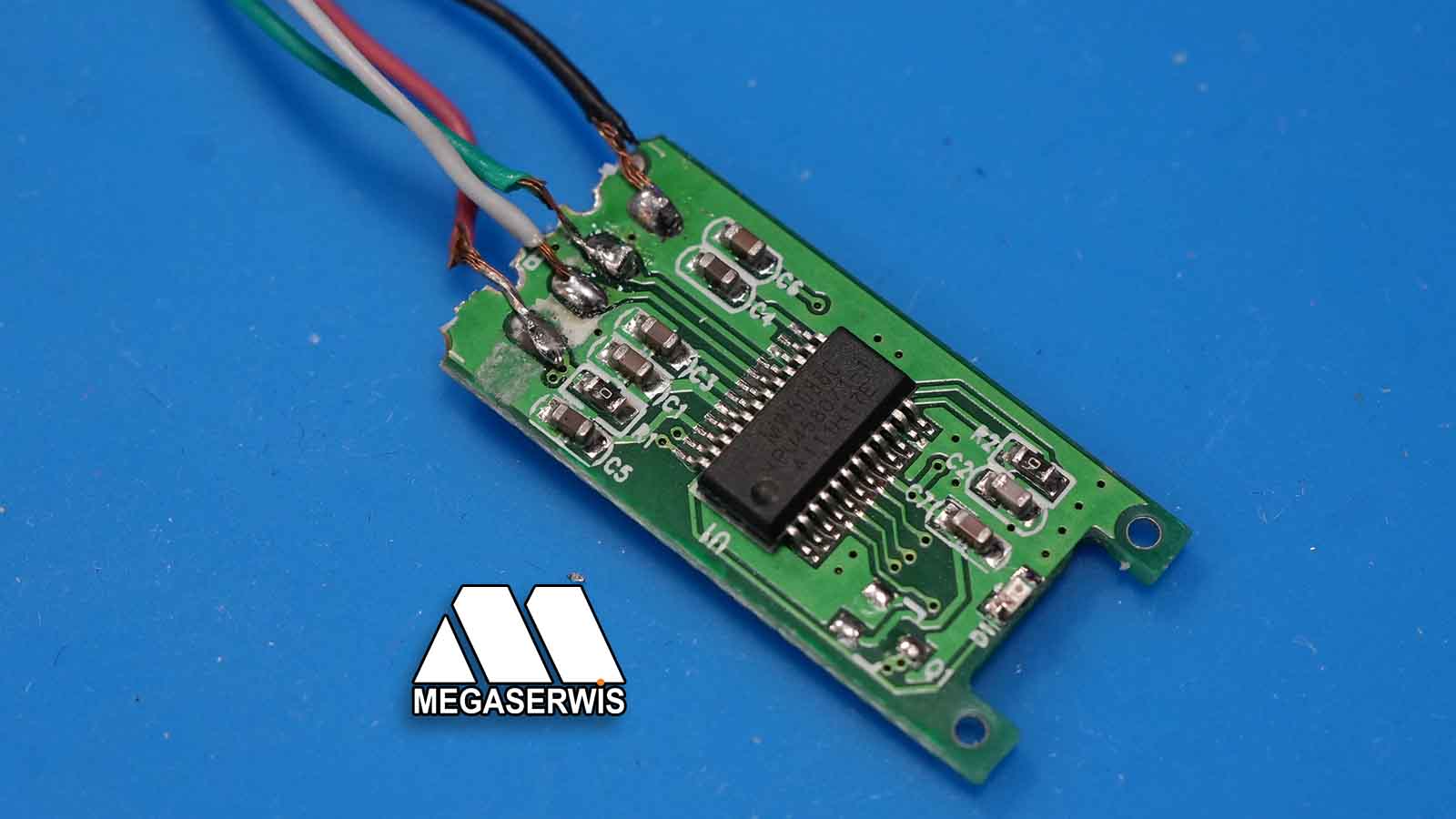

pendrive z dolutowanymi przewodami kabla USB

Co dzieje się fizycznie wewnątrz nośnika?

Warto rozróżnić dwa scenariusze, ponieważ mają zupełnie inne konsekwencje dla odzysku danych:

1. Złącze odłamało się od obudowy, ale ślady lutownicze na PCB są całe. To najbezpieczniejszy wariant – układ pamięci flash i kontroler pozostają nietknięte, problem ma charakter czysto mechaniczny.

2. Złącze zostało wyrwane razem z padami lutowniczymi lub fragmentem płytki. Tu ryzyko rośnie, ponieważ siła szarpnięcia mogła uszkodzić ścieżki prowadzące do kontrolera, a w skrajnych przypadkach – sam kontroler lub układy pamięci znajdujące się blisko złącza.

Czego nigdy nie robić w takiej sytuacji

  • Nie próbuj wpinać uszkodzonego złącza "na siłę" ani doginać go do portu. Nawet chwilowe uzyskanie kontaktu może pogłębić uszkodzenia ścieżek lub doprowadzić do zwarcia i utrudnić późniejszą naprawę.
  • Nie klej złącza superglue ani nie lutuj go samodzielnie bez odpowiedniego sprzętu. Amatorskie lutowanie na drobnych padach BGA/SMD bardzo łatwo prowadzi do zwarcia lub przegrzania połączeń – a to oznacza znacznie większy zakres prac w celu odzyskania plików.
  • Nie susz, nie czyść i nie próbuj "reanimować" nośnika domowymi metodami, jeśli oprócz złącza doszło też do zalania lub innego uszkodzenia.
  • Nie formatuj i nie inicjalizuj dysku, nawet jeśli system w końcu go wykryje po prowizorycznym podłączeniu.

Jak przebiega profesjonalne odzyskiwanie danych w takim przypadku

  1. Diagnostyka pod mikroskopem. Specjalista ocenia stan padów lutowniczych, ścieżek na PCB oraz to, czy uszkodzenie ograniczyło się do złącza, czy sięga głębiej.

  2. Naprawa lub wymiana złącza. Jeśli pady są całe, złącze jest precyzyjnie przylutowywane ponownie przy użyciu stacji lutowniczej i mikroskopu. Gdy oryginalne złącze jest zniszczone, montowany jest zamiennik zgodny elektrycznie z oryginalnym gniazdem lub dolutowywane jest złącze na przewodach.

  3. Bezpieczne uruchomienie i klonowanie danych. Po przywróceniu kontaktu elektrycznego dane nie są odczytywane "na żywo" z uszkodzonego nośnika – w pierwszej kolejności wykonuje się pełny obraz (klon) sektor po sektorze na sprawny nośnik zapasowy. Dzięki temu dalsza praca odbywa się już na kopii, bez ryzyka dla oryginału.

  4. Odzysk i weryfikacja plików. Z wykonanego obrazu odtwarzana jest struktura systemu plików, a odzyskane dane są weryfikowane pod kątem kompletności i integralności, zanim trafią do klienta.

Kiedy szanse na odzysk są największe

  • Nośnik nie był używany po uszkodzeniu (nie próbowano go wpinać wielokrotnie).
  • Uszkodzenie ograniczyło się do obudowy i złącza, bez widocznych śladów zalania czy przepięcia.
  • Nośnik nie był wcześniej otwierany ani "naprawiany" domowym sposobem.

Kiedy sytuacja jest trudniejsza

  • Doszło do dodatkowego przepięcia w momencie zerwania złącza (np. iskrzenie przy wyrwaniu z portu pod napięciem).
  • Fragment PCB z padami lutowniczymi odłamał się razem ze złączem.
  • Wcześniej podjęto nieudaną próbę samodzielnego lutowania.

Nawet w tych trudniejszych przypadkach odzysk często pozostaje możliwy, ale wymaga więcej czasu i bardziej zaawansowanych technik – np. bezpośredniego odczytu z układów pamięci. Jeśli potrzebujesz pomocy w podobnej sytuacji zapraszamy do nas na darmową wycenę

Podsumowanie

Ułamane złącze USB brzmi dramatycznie, ale z perspektywy odzyskiwania danych to jedno z najbardziej "wdzięcznych" uszkodzeń – pod warunkiem, że nośnik trafi do specjalisty zanim ktokolwiek spróbuje go naprawić samodzielnie. Kluczowe jest zachowanie spokoju: nie wpinać, nie kleić, nie lutować na własną rękę, tylko zabezpieczyć nośnik i skonsultować się z laboratorium, które dysponuje mikroskopem, stacją lutowniczą i doświadczeniem w pracy z konkretnym typem kontrolera. W większości takich przypadków dane wracają do klienta w stu procentach.
